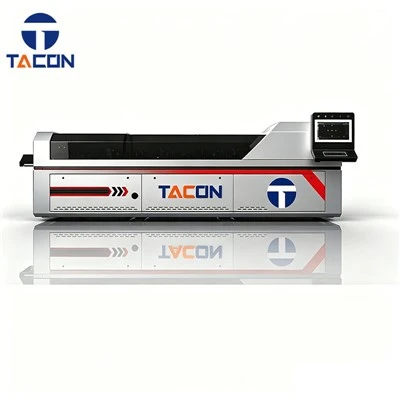

Light Gauge stålrulleformningsmaskine

TACON er en producent af stålrammemaskiner. Enkeltspecifikationsserien af ​​Light Gauge Steel Roll Forming Machine (også kendt som villa stålrammeformningsmaskiner), den tilbyder syv typer modeller: C75/C89/C100/C120/C140/C150/C160, der dækker forarbejdningskravene for profiler fra 75 mm til 160 mm. De passer præcist til forskellige arkitektoniske designskemaer. Kernekraftsystemet i dette udstyr bruger en 7,5 kW servomotor med stort drejningsmoment kombineret med en præcis gearreduktionsenhed, hvilket muliggør en ultrahøj hastighed på op til 48 meter i minuttet - denne gennembrudshastighed er ikke kun førende i branchen, men demonstrerer også perfekt den fremragende ydeevne af moderne entreprenørmaskiner.

Disse stålrammeformningsmaskiner til villa kan fuldføre den automatiserede produktion af alle de vigtigste strukturelle komponenter såsom vægrammer, gulvbjælker og tagspær, der kræves til enfamilievillaer, rækkehuse osv., gennem intelligent en-knaps betjening. Det dannede lette stålrammesystem har fremragende kompatibilitet og kan problemfrit forbindes med traditionelle murstensbetonkonstruktioner, trækonstruktioner og tunge stålkonstruktioner, hvilket giver stor bekvemmelighed til bygningsrenoveringer og blandet strukturkonstruktion.

Den enkeltspecifikke serie af stålrammeformningsmaskiner opnår fuld-proces automatiseret produktion gennem samarbejdsdrift af et intelligent PLC-kontrolsystem og højpræcisionsindkodere. Dens fire kernefordele forbedrer fremstillingseffektiviteten af ​​præfabrikerede bygninger markant:

◆ Høj tilpasningsevne: Det kan fleksibelt producere forskellige strukturelle komponenter såsom C-formet stål og U-formet stål, der reagerer hurtigt på de innovative designkrav til præfabrikerede bygninger;

◆ Højpræcisionskontrol: Ved hjælp af et lukket-sløjfe servosystem kontrolleres behandlingstolerancen strengt inden for ±0,5 mm, hvilket sikrer bygningsrammens monteringsnøjagtighed på millimeterniveau;

◆ Intelligent materialebesparelse: Gennem AI-layoutalgoritmer og automatisk korrektionsteknologi øges materialeudnyttelsesgraden med mere end 15%, hvilket reducerer produktionsomkostningerne betydeligt;

◆ Digital sammenkobling: Sømløs integration med designsoftware såsom Vertex/Framebuilder, der understøtter parsing med ét klik af BIM-modeller for at generere behandlingskoder, med en effektivitetsforbedringer på 90 % sammenlignet med traditionel manuel layout.

Denne serie af Light Gauge Steel Roll Forming Machine understøtter dyb tilpasningsudvikling. Gennem en modulær designarkitektur kan den fleksibelt justere produktionsparametre i henhold til kundernes specifikke projektkrav, hvilket opnår en problemfri forbindelse mellem standardiseret batchproduktion og personlig tilpasset behandling.

Det lette stålrammesystem er et bygningskonstruktionsrammesystem lavet af koldformede stålkomponenter. Dette system kan anvendes bredt i forskellige typer bygningskonstruktioner, herunder bærende ydervægge, ikke-bærende indvendige vægge, gulvbjælker, gardinvægge og tagspær, blandt andre. Dens kernefordel ligger i evnen til automatisk at generere fremstillingstegninger, strukturelle layouts, skærelister og andre materialerapporter for vægge, gulve osv. Gennem procesautomatisering forbedrer det produktionseffektiviteten markant. Producenter kan reducere tidsomkostningerne betydeligt inden for områder som tegning, forberedelse af materialerapporter, datainput, fremstilling og fejlretning ved at bruge dette system.

Den medfølgende lette stålrammemaskine bearbejder stål til strukturelle komponenter såsom søjler, bjælker, stolper og spor gennem koldformningsteknologi, og opbygger en komplet strukturel ramme til bygninger. Denne teknologi har en bred vifte af anvendelsesscenarier, der kan anvendes til både bolig- og erhvervsbygninger, såvel som præfabrikerede modulhuse, industrianlæg og lagerfaciliteter, blandt andre. Hele systemet opnår en effektiv forbindelse fra design til fremstilling af bygningskonstruktionen gennem digitalisering og automatisering.

Decoiler→ Nivelleringsenhed→ Hydraulisk stansning → Rulleformningsenhed→ Hydraulisk stansning→ online printer→ Hydraulisk skæring→ Produktstøtteramme

1) Docoiler
A. Decoiler Type: Automatisk rotation
B. Vægtkapacitet: 3,0T
C. Indvendig diameter: 480-510 mm
D. Udvendig diameter: 1250 mm
E. Motoreffekt: 2,5KW


2) Nivelleringsenhed
Fire nivelleringsanordninger bruges til at fastgøre råmaterialet, når stansesystemet er i gang, vil råmaterialet blive fastgjort tæt af nivelleringsanordningen for at sikre opgavens præcision

3) Hulningssystem
A. Alt stansestift og matricemateriale er lavet af SKD11
B. Hydraulikmotoreffekt: 7,5kw
C. Stansestation: 6 stationer
D. Drevet af servomotor
E. Stansepræcision: +/-0,5 mm

4) Rulledannende anordning
A. Rullemateriale: GCr15
B. Aksel: Rullernes aksler bearbejdes af slibemaskine to gange for at sikre præcisionen af ​​det endelige produkt.
C. Rammen er designet så stærk som den kræves til at bære hele rullerne og akslerne. Dette sikrer, at maskinen er i stand til at arbejde i lang levetid uden at reparere aksler og rammer.
D. Diameter på hovedaksel: ø60mm
E. Materiale af hovedaksel: 40Cr.
F. Materiale af ramme: 45# stål
G. Steltykkelse: 20mm
H. Flare kontrolvalser
I. Flare-enhed er lavet af to grupperuller (hver gruppe har 4 ruller) med manuel justeringsanordning. Denne type enhed bruges til at rette formen på produkterne for at sikre længdenøjagtigheden.
J. Hydraulisk skærer
K. Skæremateriale: SKD11

5) Online printer
To sider automatisk printer

6) Sikkerhed dækker Vagt
A. Sikkerhedsvagt dækker hele maskinen for at sikre, at arbejderen er sikker.
B. Hver del af sikkerhedsskærmen er forbundet med lås. Sikkerhedsafbryder er tilgængelig for at stoppe maskinen, når sikkerhedsskærmen er åben.

7) Industricomputer
Computersystemet kan læse TXT-format og forbindes direkte med maskinen. Den kan styre maskinens automatiske drift og demonstrere formningsstatus dynamisk, herunder stansning og skæring. Det er også i stand til at scanne produktionsdata med computersystemet.

8) Produktstøtteramme
4m Produktstøtteramme

9) PLC kontrolsystem
A. Styr mængden og stanselængden og skærelængden automatisk
B. Maskinen vil blive stoppet, mens den stanser og skærer
C. Automatisk længdemål og mængdetælling
D. Spænding: 380V, 3 Fase 50Hz
